断口形貌

linyu110 · 发表于 2011-2-15 22:21:45

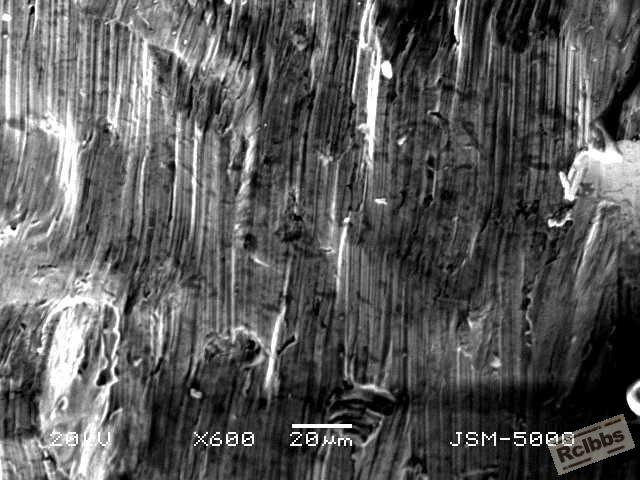

请各位帮我看下这张图片是什么断口形貌，材料：铜合金

gtn1314 · 发表于 2011-2-16 07:32:00

疲劳条带？应该要简单交代一下工件工作情况。
如果怀疑是疲劳条带，还应该用更大倍率放大看。

zbw99012333 · 发表于 2011-2-16 09:53:37

很像是疲劳条纹，同意二楼意见！

linyu110 · 发表于 2011-2-17 13:07:33

断裂件是液压泵转子，在打油、吸油过程中，受交变载荷作用，压力26.5MP。工作180h。在相同工况下，是第一次出现这种断裂。
断口表面比较光滑细腻，像撕裂或滑移形貌吗？

ccfx99 · 发表于 2011-2-17 13:30:05

应该给出实物照片，个人觉得不像疲劳条纹，不能排除滑移和撕裂

gtn1314 · 发表于 2011-2-17 21:16:31

回复 4# linyu110

上高倍电镜照片就清楚了。不可能是撕裂，铜撕裂一定是韧窝结构，不是光滑的表面。也不太可能是滑移，滑移应该形成解理平面，也不是这个形态。

linyu110 · 发表于 2011-2-19 22:52:43

周一我把放大倍数的图片上传，希望大家给我意见！
