分析一下这个产品开裂的原因

马儿寺 · 发表于 2011-4-28 18:30:49

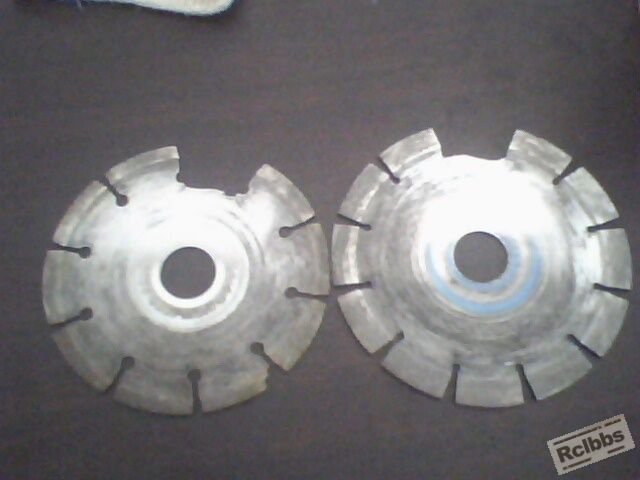

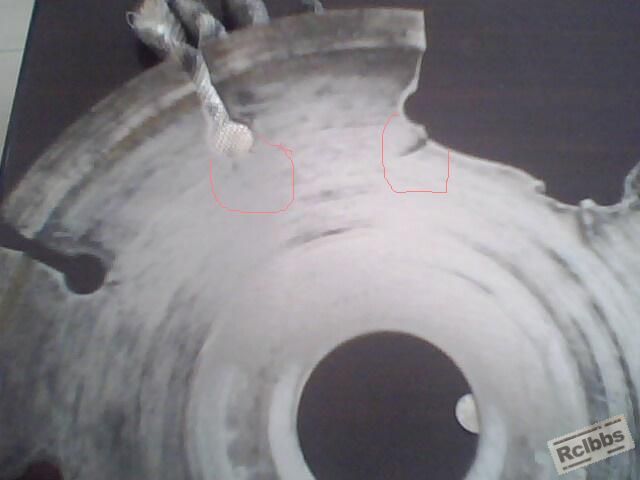

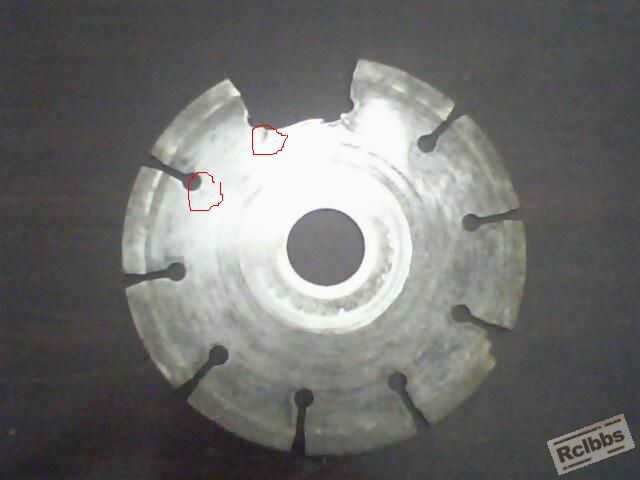

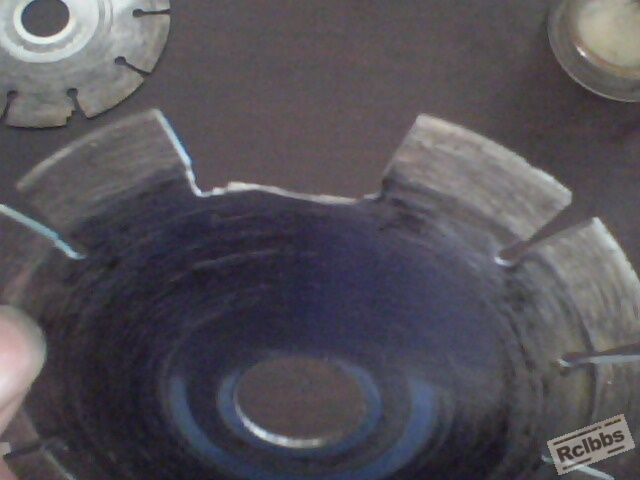

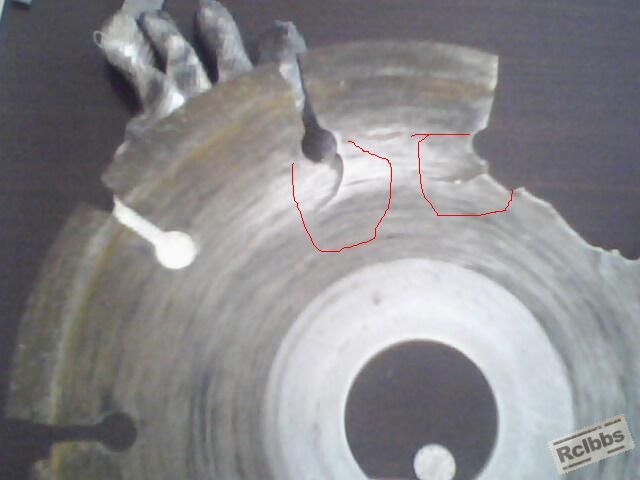

这个材料是65Mn ，做了硬度HRB91-92度

天涯浪子 · 发表于 2011-4-28 18:39:04

本帖最后由天涯浪子于 2011-4-28 18:41 编辑

做个金相来看看嘛，方便大家分析，不过硬度好像有点低

gtn1314 · 发表于 2011-4-29 09:36:51

使用过程中断裂？如果是并要彻底了解原因，可能需要一个失效分析的过程。

马儿寺 · 发表于 2011-4-29 17:48:51

回复 2# 天涯浪子

做了金相分析，显微镜不带拍照功能，不能上传。放大400倍，组织为：大块网状铁素体+片层状珠光体，铁素体网洞最大的有0.11MM，应该是组织缺陷引起的断裂。

天涯浪子 · 发表于 2011-5-1 19:42:37

要知道样件是在使用中断的，还是在加工过程中断的，前道工序如何？得提供详细的信息才好分析，光靠断件图片很难进行分析的。

ccfx99 · 发表于 2011-5-3 10:53:35

你这个件的组织应该是索氏体或屈氏体，现在变成了大块网状铁素体+片层状珠光体，应该是缺少热处理工序。

		自动登录	找回密码
密码			免费注册

[求助] 分析一下这个产品开裂的原因
