SK5钢带的组织

冯亚斌 · 发表于 2011-4-30 11:15:19

本帖最后由冯亚斌于 2011-4-30 13:56 编辑

这是公司新的供应商提供的原材料，材料为SK5（日本牌号，相当于国内T8Mn0的钢带，C：0.85~0.95，Mn：0.45~0.50，厚度为0.2mm,现把它的组织与原供应商提供的材料放在一起，望专家帮忙看一下，哪一个球化更好一点。
老供商：

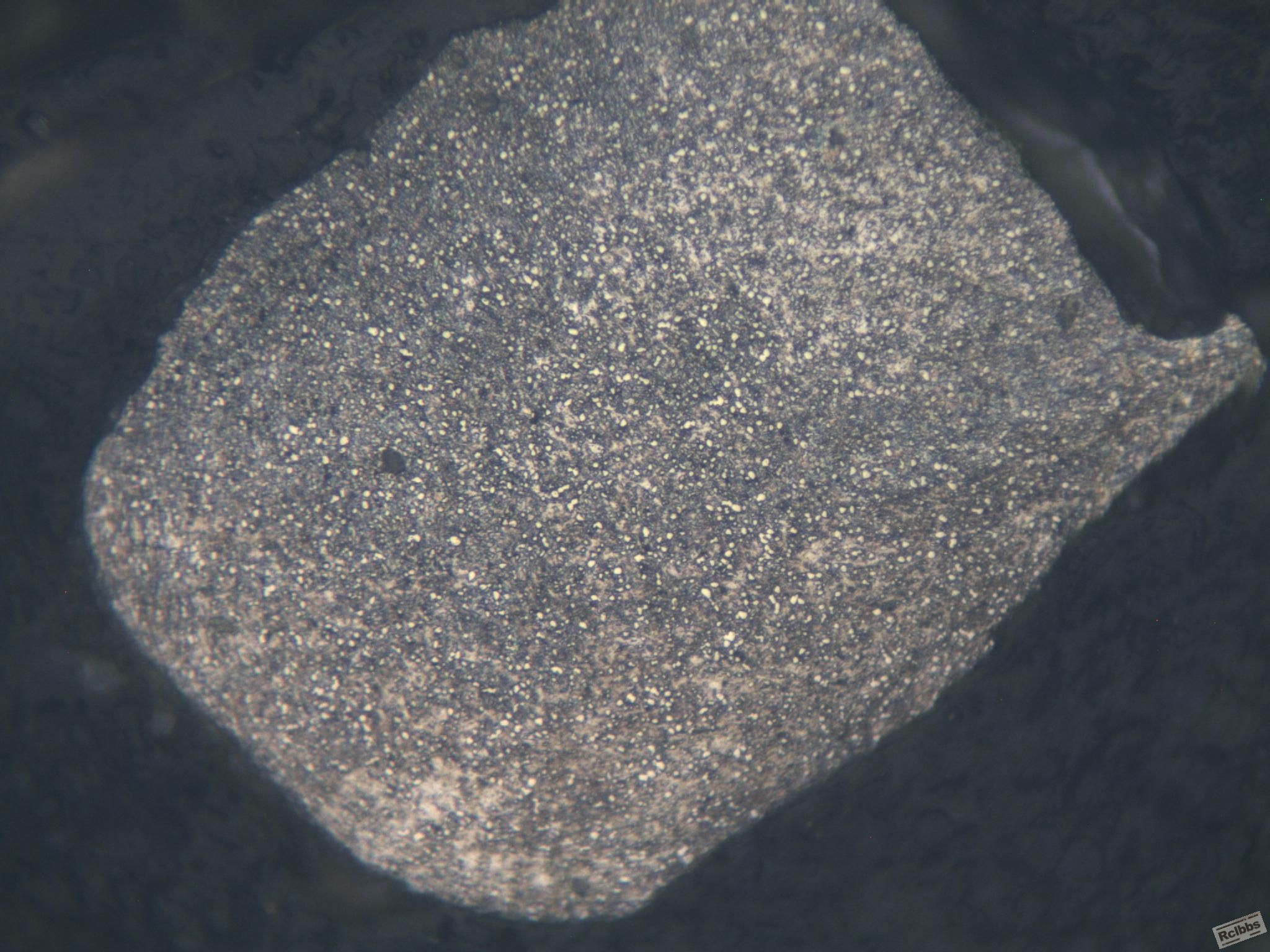

400X

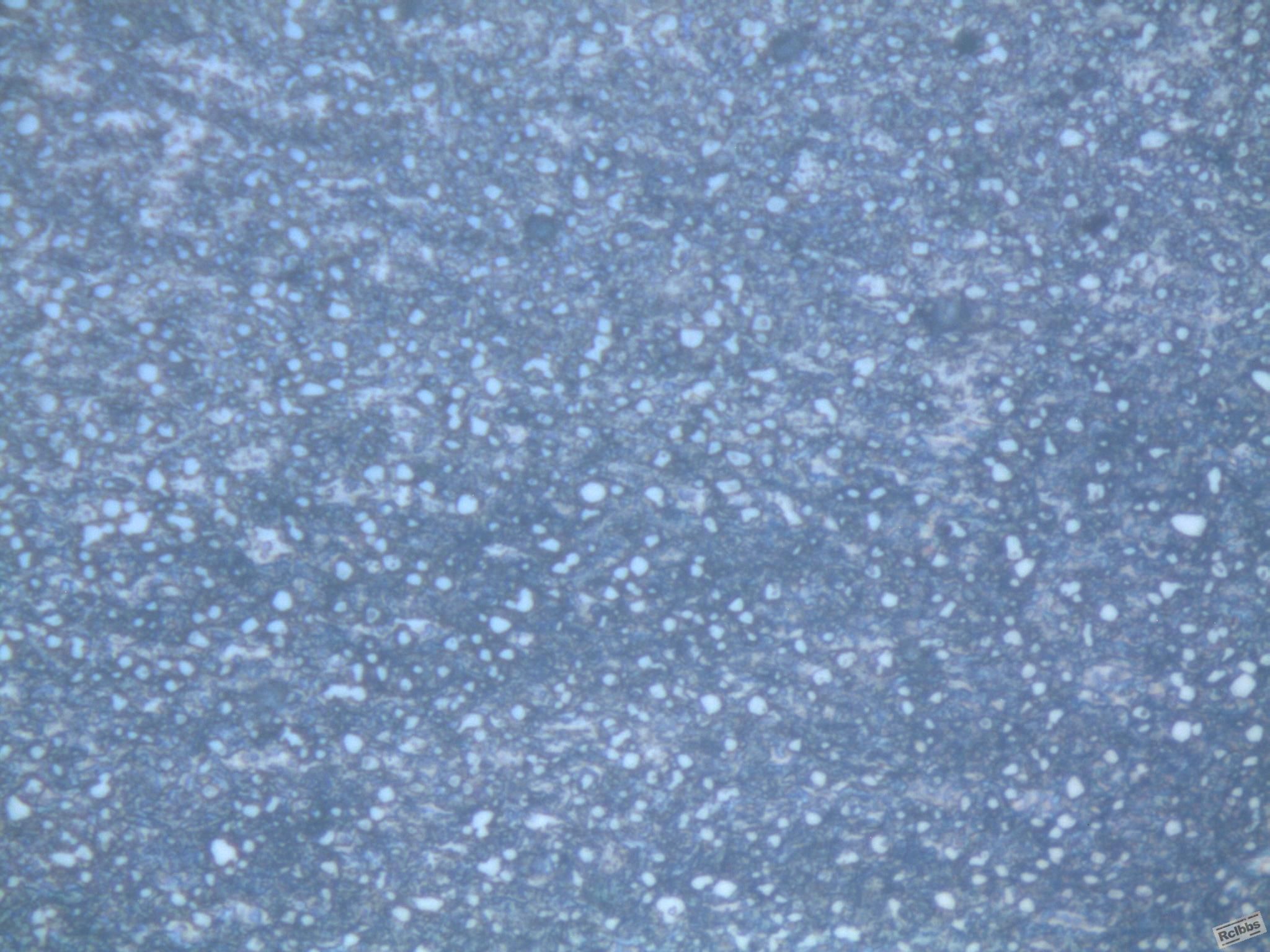

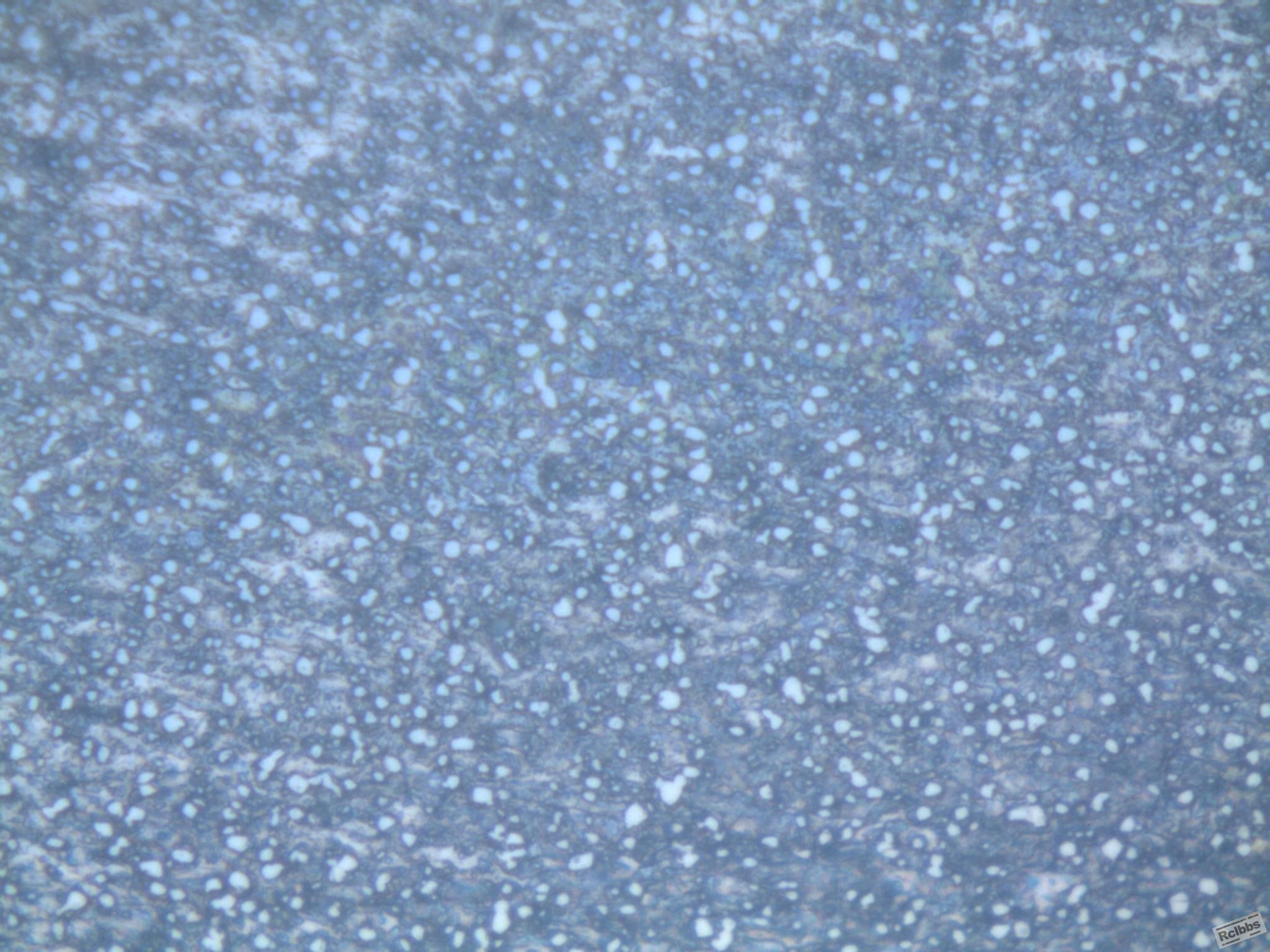

1000X

新供应商:

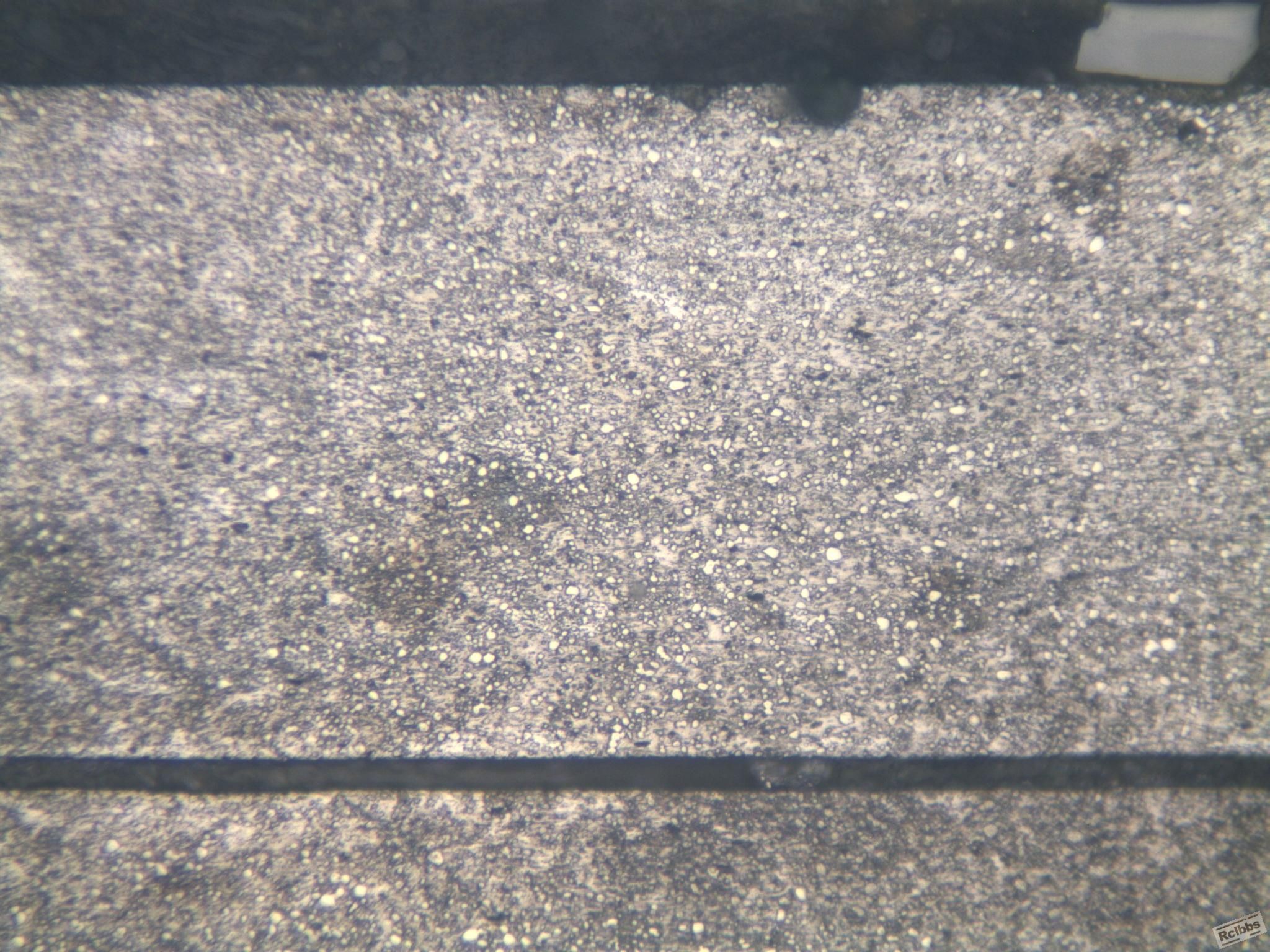

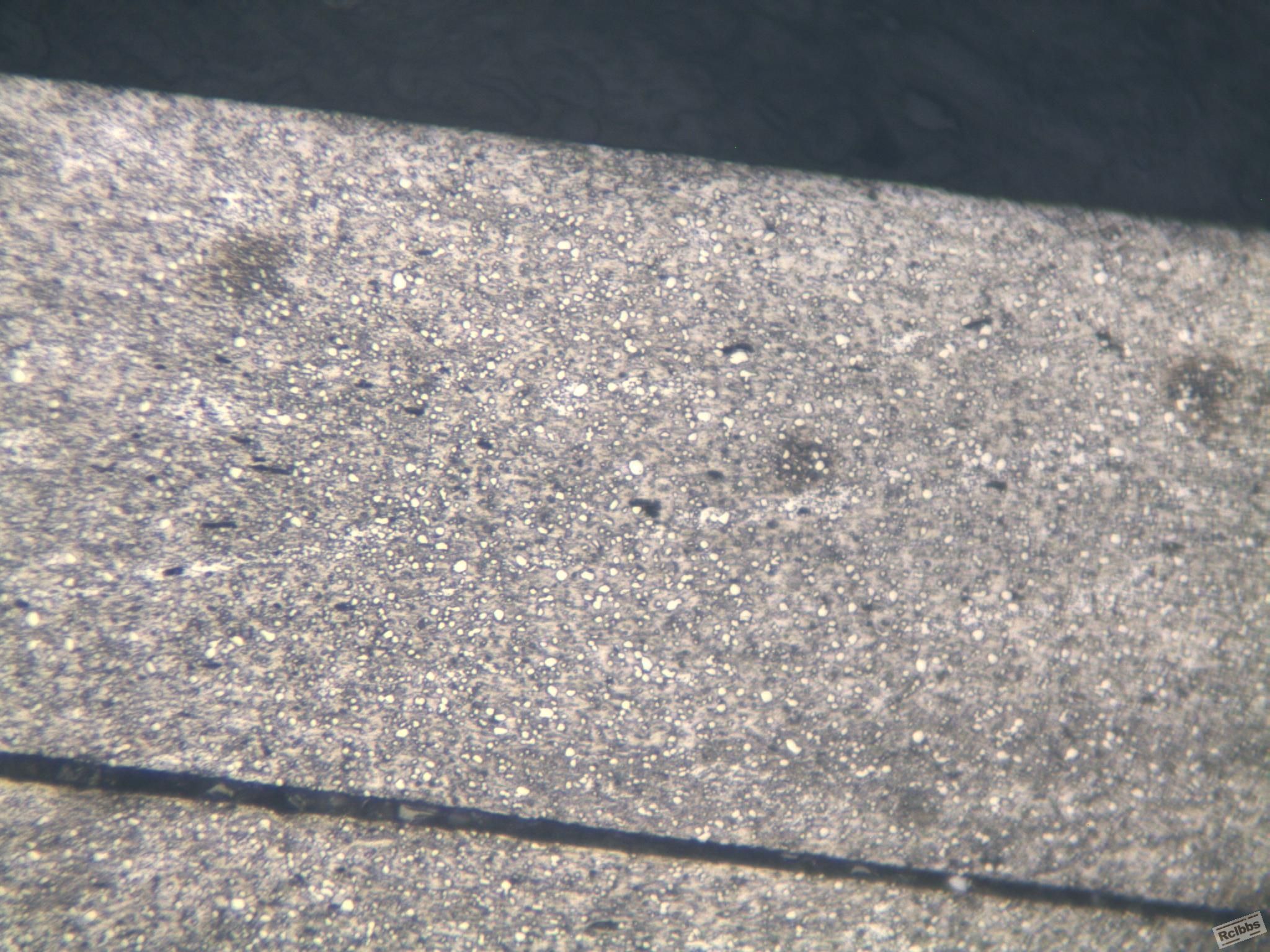

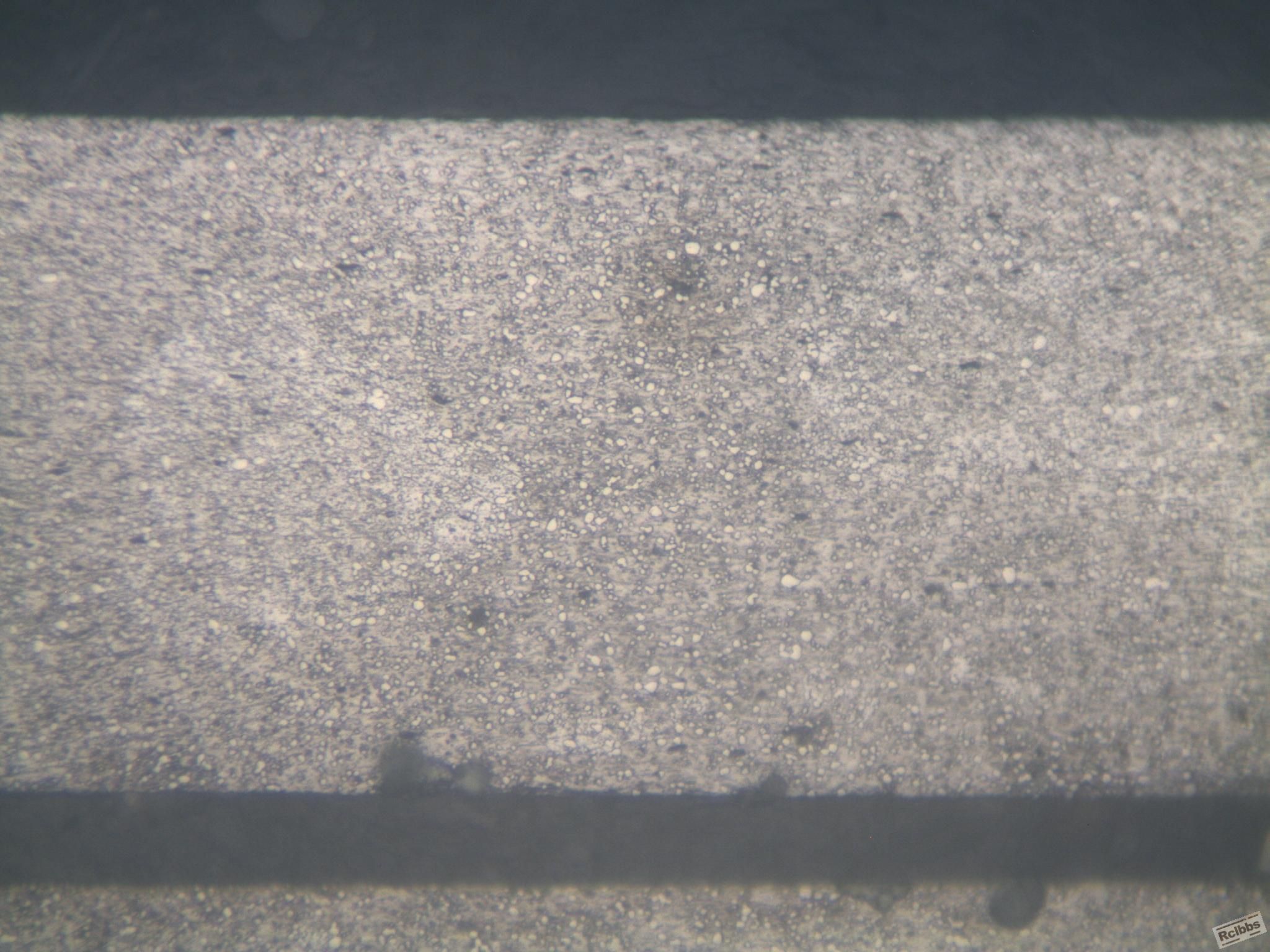

400X

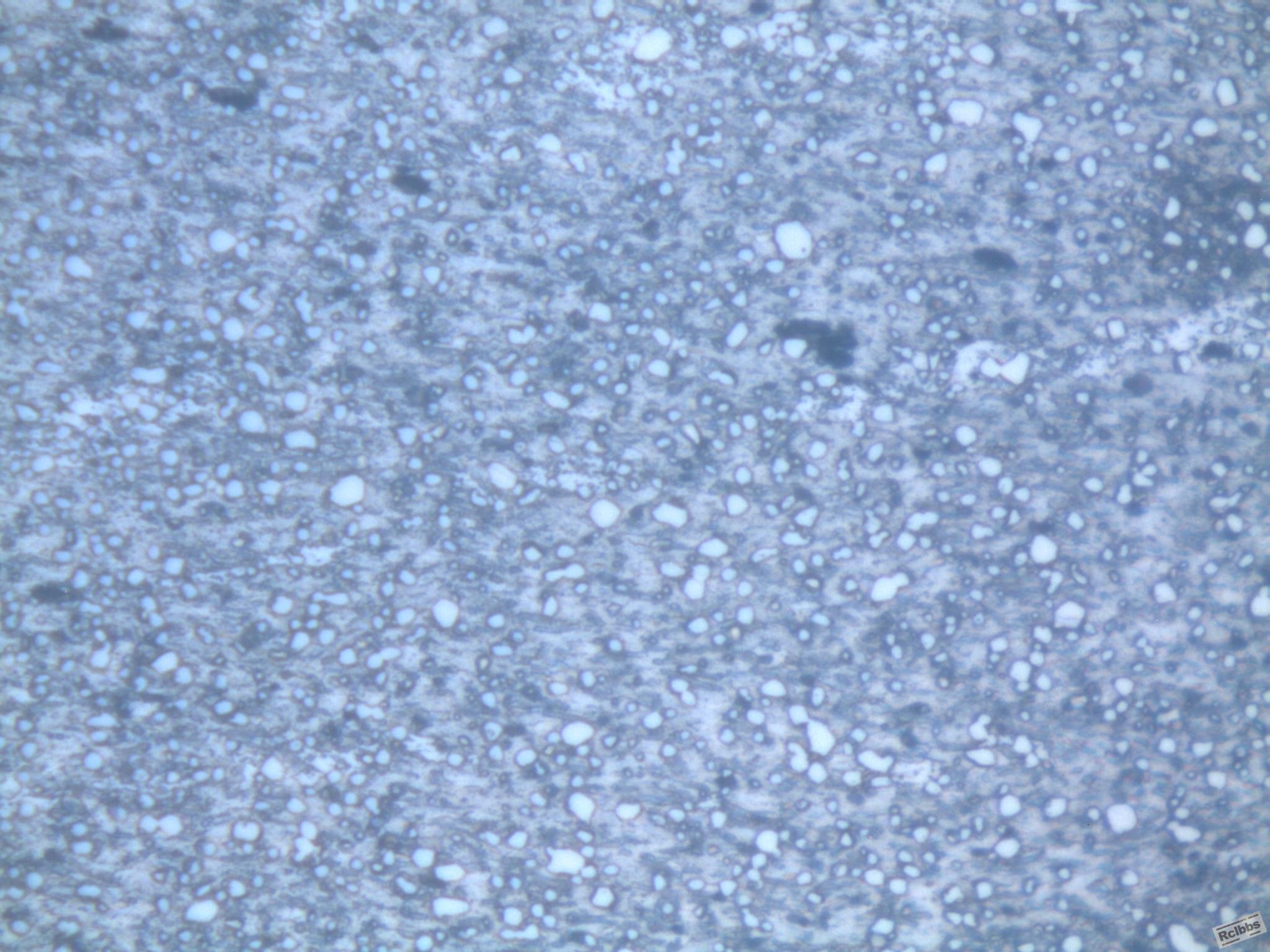

1000X

余晖 · 发表于 2011-4-30 11:20:53

看起来差别不大吗，都还不错

冯亚斌 · 发表于 2011-4-30 11:40:46

本帖最后由冯亚斌于 2011-4-30 13:01 编辑

感觉新供应商的材料球化不均匀，球化体部分颗粒偏大，这种现象是退火温度过高或时间相对较长引起的吧，可能导致淬火时，不易溶解，硬度偏低，脆性增加，寿命减短的现象。
另外除了球化体其他的是片状珠光体吗？另外，不知评级的话可评几级？

冯亚斌 · 发表于 2011-5-4 07:54:59

这么些天了，没有哪位专家出来指导一下吗？拜托了。

		自动登录	找回密码
密码			免费注册

[求助] SK5钢带的组织

本帖子中包含更多资源

浏览过的版块
