渗碳淬火渗层淬回火组织中出现显微裂纹

zHANG_999567 · 发表于 2011-5-17 09:56:11

本帖最后由 zHANG_999567 于 2011-5-17 10:00 编辑

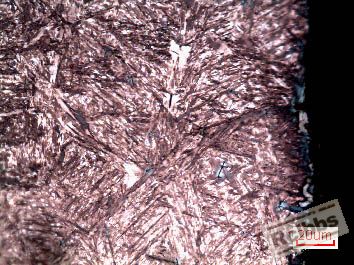

低碳钢渗碳淬火渗层马氏体组织中有显微裂纹,马氏体组织粗大.本人认为是渗碳温度过高.
显微镜新安装了摄像头与分析软件,感觉很不错,而且价格也实惠,摄像头加软件1万多点.只是使用还不是很熟练,呵呵.

刘武乐 · 发表于 2011-5-17 10:19:15

基本同意楼主的观点，楼主的材料是何材料？低碳钢多了呵呵，发帖请尽量把信息说的详细一点。

blightwu · 发表于 2011-5-17 13:51:09

摄像头分辨率是几百万像素的，我公司用的300万好像小了点。

z051443019 · 发表于 2011-5-17 13:54:26

建议放一张未腐蚀的照片看看。

yxl冷锋 · 发表于 2011-5-17 14:53:39

同意，是过热

空余恨 · 发表于 2011-5-17 16:09:22

最好抛光后不腐蚀看一下，确认是否裂纹。

黄老邪 · 发表于 2011-5-19 11:16:56

把渗碳工艺描述一下.应该是淬火温度太高了.马氏体组织太粗大了

zHANG_999567 · 发表于 2011-5-19 11:51:41

本帖最后由 zHANG_999567 于 2011-5-19 11:59 编辑

回复 7# 黄老邪
是外协厂加工的,不知具体工艺,如果有工艺也不会发现什么异常的.我想可能是炉温失控.

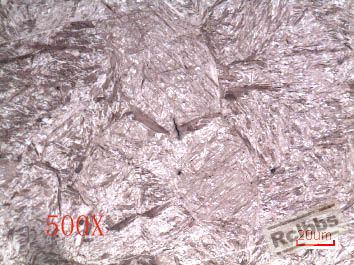

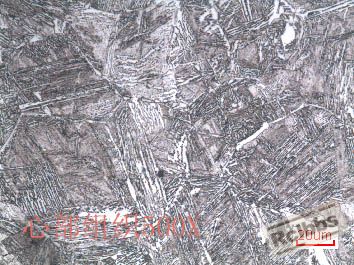

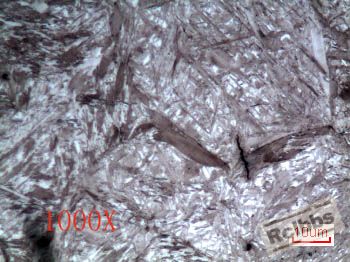

再来几张照片

zHANG_999567 · 发表于 2011-5-21 08:36:33

本帖最后由 zHANG_999567 于 2011-5-21 08:38 编辑

回复 8# zHANG_999567

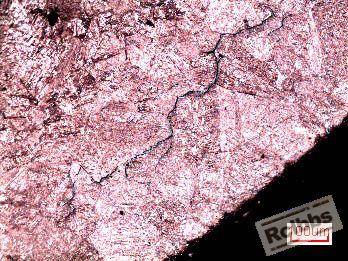

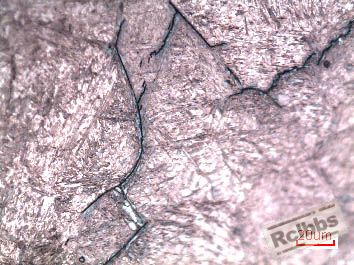

第二次抽的样品发现典型的淬火裂纹
真是郁闷,加工单位第一次送样我就说组织过热,他们却说是合格的,工艺不调整又送第二次样.

刘武乐 · 发表于 2011-5-21 08:38:37

呵呵很好的素材，裂纹蛮严重的

sanmu · 发表于 2011-5-21 09:34:48

典型的沿晶裂纹！
当然如果用苦味酸热蚀一下的话，更加一目了然！

LINFH · 发表于 2011-5-21 09:35:16

渗碳温度过高，对于低碳钢尽量采用碳氮共渗。

sanmu · 发表于 2011-5-21 09:35:43

照片质量很好！这位师傅制样功底挺深的！

		自动登录	找回密码
密码			免费注册

[讨论] 渗碳淬火渗层淬回火组织中出现显微裂纹
