请教老师们这样的组织属于偏析吗

cpc12345 · 发表于 2011-12-8 22:31:43

本帖最后由 cpc12345 于 2011-12-9 10:31 编辑

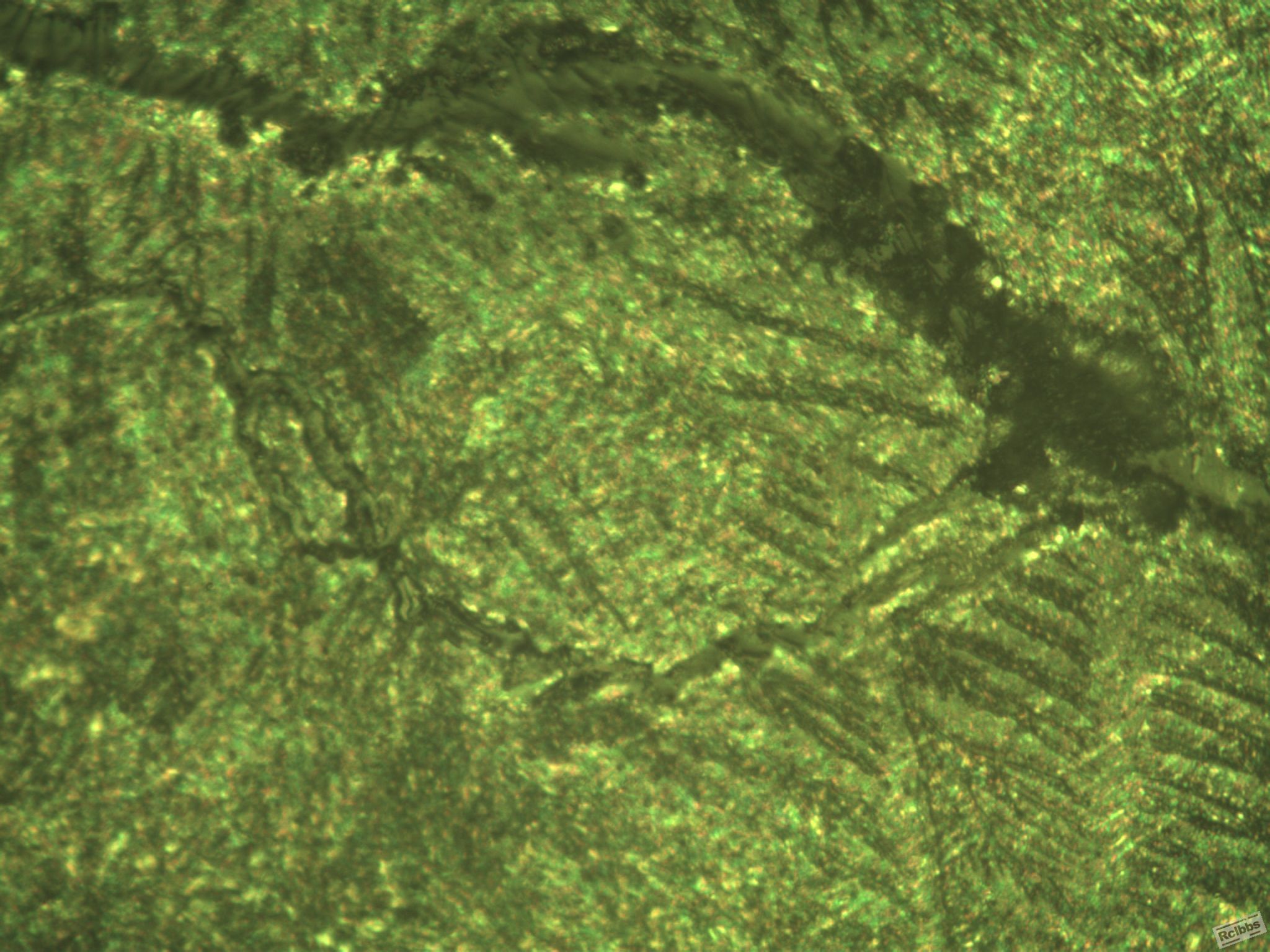

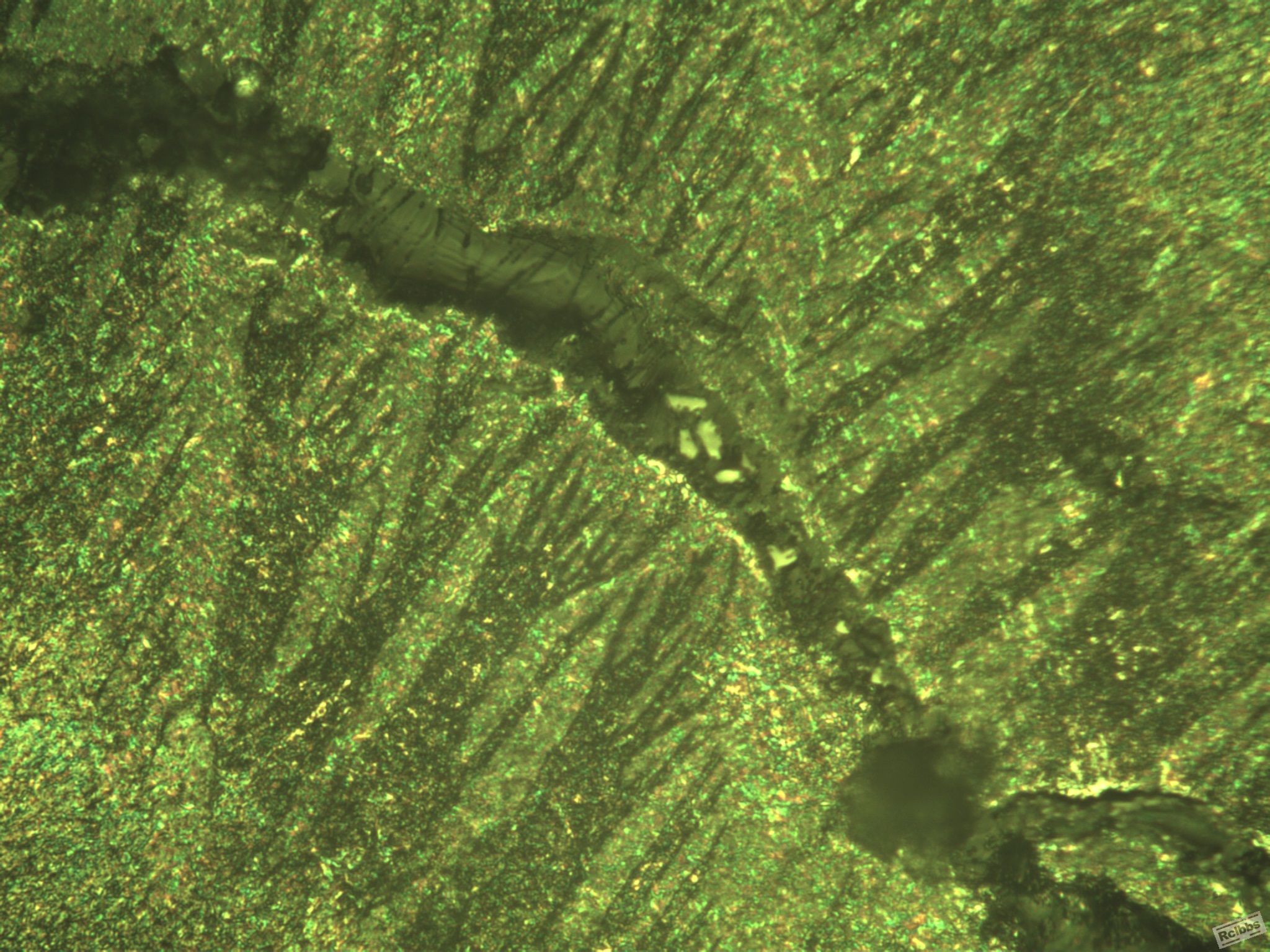

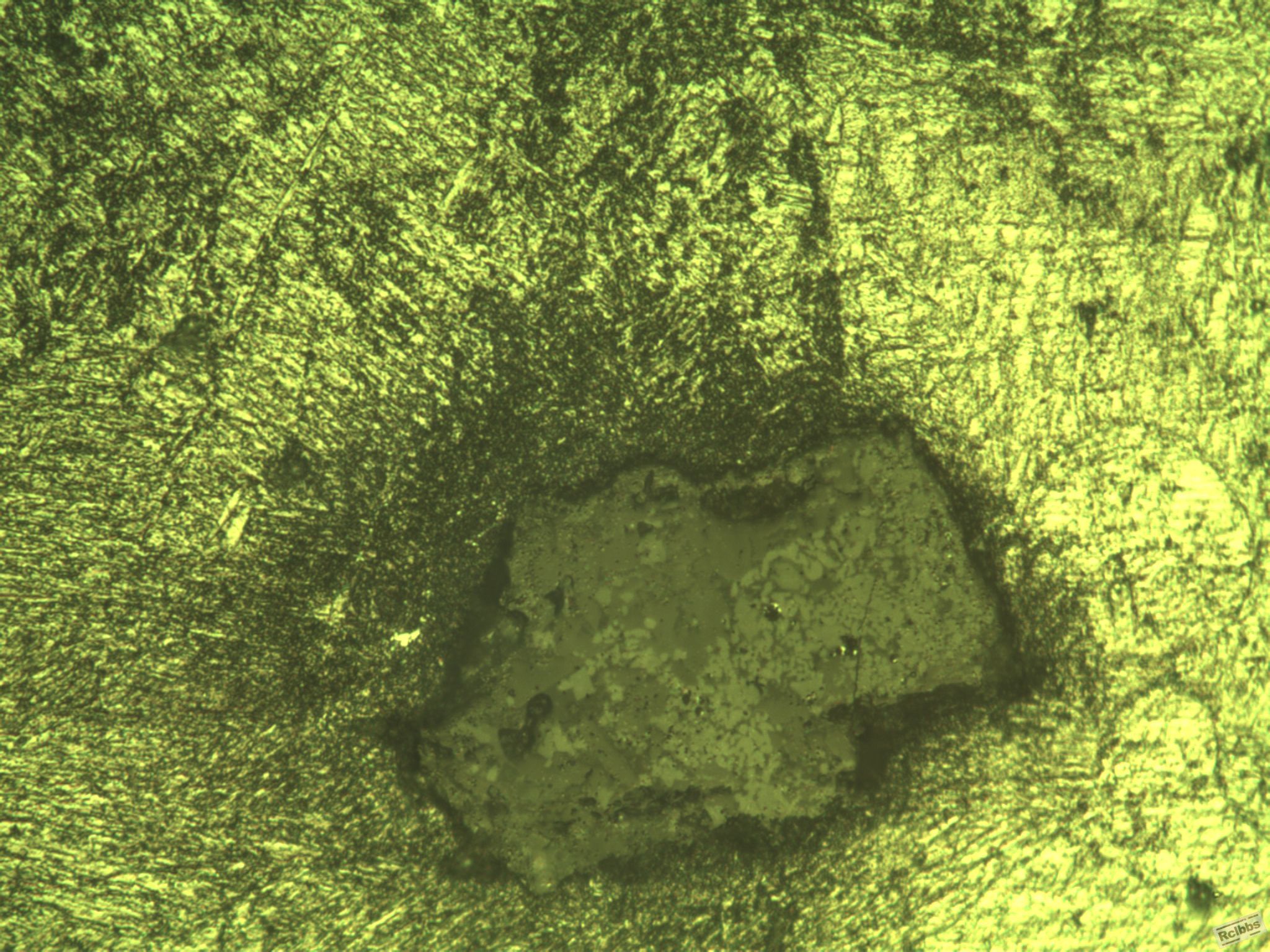

材料为浇铸的1Cr13，实物是一个毛坯泵体，工艺是1020度加热淬水660-680度回火，测硬度为HB220,整个泵体呈大面积网状崩裂，裂纹旁边分布很多像树枝状黑色组织，想请教老师们这种组织属于元素偏析吗?这3张图都是500倍放大

chenjunyy · 发表于 2011-12-9 07:16:19

这个裂纹在热处理前就产生了！这种偏析可视为微观偏析！

r_lyy · 发表于 2011-12-9 07:59:07

应该检查下原材料，看看夹杂等。

cpc12345 · 发表于 2011-12-9 09:40:23

r_lyy 发表于 2011-12-9 07:59
应该检查下原材料，看看夹杂等。

这种偏析会造成严重崩裂吗，当时工艺本来定的是淬油，操作工搞错啦，把它淬水啦，现在客户咬定是我们淬水造成大面积崩裂

cpc12345 · 发表于 2011-12-9 09:43:14

chenjunyy 发表于 2011-12-9 07:16
这个裂纹在热处理前就产生了！这种偏析可视为微观偏析！

老师，你说的微观偏析是不是就是说这只能是引起开裂的次要愿因，而不是不主要原因，是这意思吗？

Magikal · 发表于 2011-12-12 10:17:14

树枝状为枝晶偏析，裂纹产生原因要看形态，脱碳、氧化等特征

sweller · 发表于 2011-12-13 11:23:15

打个能谱吧，你说是的崩裂，说明是很严重的问题！

xiaochuan000123 · 发表于 2011-12-13 18:56:04

材料本身有组织偏西。。。。。。。。。。。。

		自动登录	找回密码
密码			免费注册

[讨论] 请教老师们这样的组织属于偏析吗

本帖子中包含更多资源

浏览过的版块
