40Cr调质34-39HRC的组织。

沙漠风暴 · 发表于 2012-4-15 10:45:19

本帖最后由孤鸿踏雪于 2012-4-15 12:03 编辑

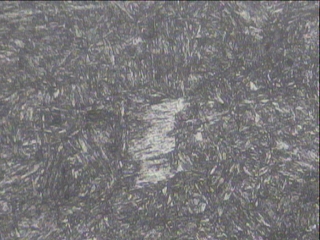

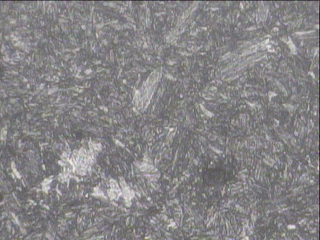

两张图片是一个零件，40Cr调质，34-39HRC，实测36HRC，局部组织呈现图片这种情况，请问有无问题，评级应该是几级？照片是放大400倍的镜头拍的。

qlf_126 · 发表于 2012-4-15 11:38:38

本帖最后由孤鸿踏雪于 2012-4-15 12:03 编辑

个人感觉：调质的话这个硬度貌似偏高了！

fengfeng · 发表于 2012-4-15 12:08:41

白区，印度对比一下。
要防止白区原来是残奥，经过挥霍后，变成挥霍马氏体。
20cr2ni4之类高合金钢回火回2次，就是这个道理。呵呵。。。。。。

沙漠风暴 · 发表于 2012-4-16 22:31:42

34-39的硬度不能用调质的等级评级？

我心飞翔eric · 发表于 2012-4-17 00:09:41

这个硬度的，多少度回火？可以用13320评级吗？

		自动登录	找回密码
密码			免费注册

[求助] 40Cr调质34-39HRC的组织。
